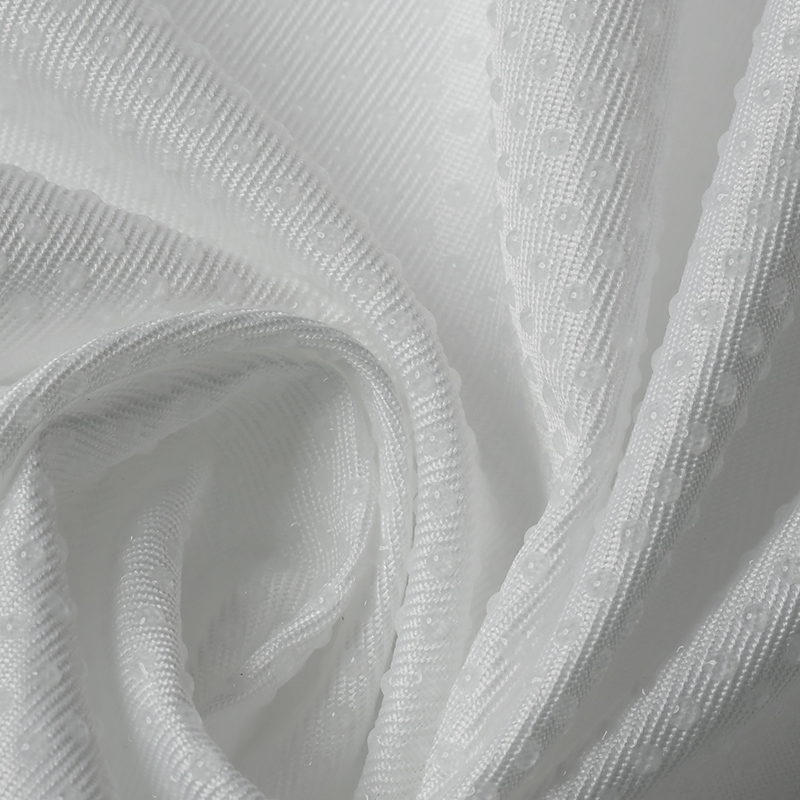

止滑布也叫滴塑止滑布，是在纺织基布表面滴塑点状胶体形成的防滑面料，广泛用于沙发底垫、地毯、床笠、宠物垫等产品。裁剪加工是后续缝纫成型前的关键工序，边缘起胶是常见不良，表现为裁切口胶点松动、翘边、胶体从布面剥离，甚至在拉扯时成片脱落。起胶不仅影响成品外观，在使用、水洗过程中，切口位置还会持续扩裂，造成更大面积掉胶。想要有效预防，要从原料、生产定型、裁剪工艺、刀具以及后处理多个环节同步管控。

从面料出厂前的生产环节入手。滴塑加工完成后，胶体固化与熟化是否充分，是根本因素。如果滴塑之后固化时间不足、烘烤温度不够，胶体内部还没完全交联，胶点和基布之间粘结力偏弱。面料收卷存放时，切口位置应力集中，裁剪之后就容易出现起胶。因此滴塑工序需要设定合理烘烤曲线，保证胶层完全固化，并且预留熟化静置时间，释放胶层内应力。熟化完成再分切，而不是刚下烘箱就直接裁切。同时选用适配的胶水配方，提升胶体与纤维的渗透结合力，让胶体少量渗入基布纤维间隙，不只是浮在布的表面。

裁剪前的面料状态管控同样重要。止滑布存放环境温湿度会影响胶层韧性。环境温度过高，胶体变软发黏；环境过冷，胶体变脆。两种情况都会增加裁剪起胶风险。面料裁剪前建议在车间恒温恒湿环境回温静置，让面料温度稳定，去除卷料的卷曲应力。另外，卷料不能长期紧压存放，长时间挤压会让胶点内部积累应力，裁切释放应力之后，切口胶体自然上翘。裁剪前还需要检查面料，若表面有脱胶、虚胶的瑕疵段，提前标记剔除，避免流入裁床。

裁剪刀具与裁剪参数是现场管控点。刀具刃口钝化是裁剪起胶直接诱因。钝刀不是干净切断纤维和胶点，而是挤压撕扯面料，拉扯胶点，导致切口处胶体被撬起。需要定期磨刀，保持刃口锋利。刀速也需要匹配，高速裁断适合薄面料；厚款止滑布如果刀速过快，冲击力大，胶点容易撕裂。数控裁床要合理设置下刀深度，刚好切透面料，不要下压过深，避免台面挤压拉扯底层胶点。

裁剪方式也可以优化。直刀裁切容易拉扯边缘，部分工艺会采用超声波裁切，超声波局部高温让切口胶体轻微熔融封边，胶点被熔合封住，不容易翘边，是高要求订单常用方案，但设备成本更高。普通刀裁的场景，还可以调整排版，尽量减少短碎切口，减少应力集中点。

裁后防护也不可忽视。裁片完成后，不要立刻大力拉扯、弯折裁切口。堆叠放置时避免重压，也不要让裁片边缘长期摩擦。对于要求较高的产品，可在裁片边缘增加包边缝纫，把切口包裹住，阻挡边缘胶点继续剥离。总而言之，止滑布裁剪边缘起胶是应力、粘结强度、裁切作用力共同造成的，优先保障滴塑固化熟化，搭配锋利刀具、合理裁切参数，有条件选用超声波封边，多维度配合，降低边缘起胶不良率。
